GC-8890SD 变压器油色谱分析仪
收藏
GC-8890变压器油色谱分析仪的流程设计完全符合中华人民共和国标准GB/T7252-2001《变压器油中溶解气体分析和判断导则》、GB/T17623-2017《绝缘油中含气量的气相色谱测定法》及电力部DL/T722-2014《变压器油中溶解气体分析和判断导则》中有关色谱流程设计的规定。该机配备了自动切换阀、高灵敏度的热导检测器和氢火焰离子化检测器,以及一个镍触媒转化炉,可实现对变压器油中溶解的9种气体组份:氢气、氧气、氮气、一氧化碳、二氧化碳、甲烷、乙烯、乙烷、乙炔的一次进样全部测定。其性能满足以上标准中对气相色谱仪的要求。 满足标准 GB/T7252-2001《变压器油中溶解气体分析和判断导则》、GB/T17632-1998《绝缘油中含气量的气相色谱测定法》、DL/T722-2000《变压器油中溶解气体分析和判断导则》 全新设计的新一代高性能气相色谱仪GC-8890电力系统含气量专用色谱仪采用一次进样、自动阀切割的流程,配TCD检测器和FID两个检测器,其中H2、O2、N2通过TCD检测;CO、CO2、CH4、C2H4、C2H6、C2H2通过FID检测。

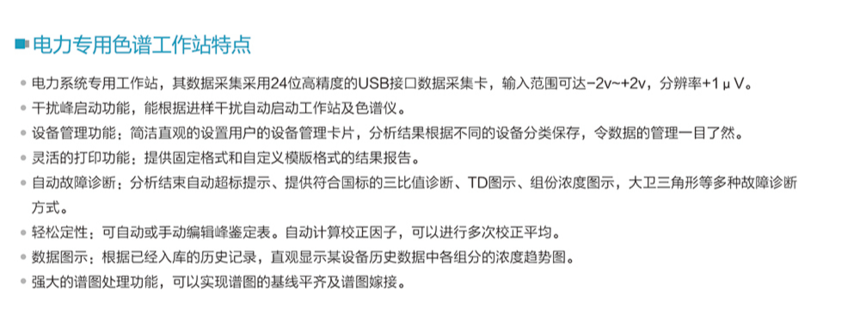

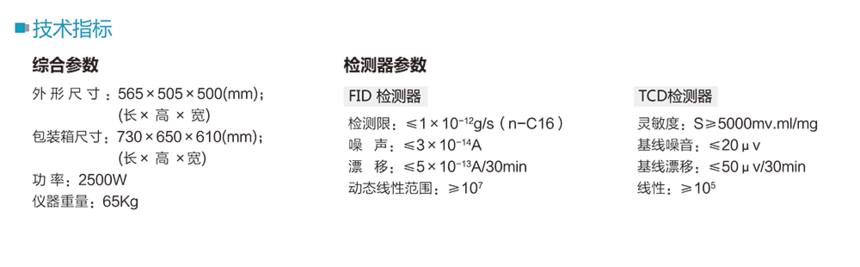

1、中英文大屏幕5.7寸 LCD 显示器,显示内容丰富直观,设定参数及其方便。 2、采用了微机自动点火装置。 3、采用了稳定可靠的数字调零,避免了电位器调零引起的基线不稳定现象。 4、具有变频功能的双智能后开门自动降温系统,实现了真正意义上的近室温操作。 5、柱室采用独有的跟踪升温方式;避免了柱室的快速升温造成检测器的污染. 6、具有断气保护及中文提示功能,可最大限度地保护 TCD钨丝和色谱柱不受损害。 7、具有故障自我诊断功能,随时显示中文故障原因,及报警提示. 8、采用微机控制,键盘设定,液晶显示,有随机记忆功能。 9、高性能检测器及甲烷转化器,检出能力完全满足电力部对变压器油中气体组分含量 的测定。 10、采用一次进样、二次分流柱系统,分析速度快,重现性好。 11、双氢焰设计,使低含量的烃类和高含量的CO、CO2分别检测,避免相互干扰。 12、采用新型柱填料,双柱温流程,使C2H2检出时间提前,灵敏度提高,分析周 期缩短。 13、全电子流量控制,可以恒定压力控制、恒定流量控制,同时还可以恒定线速度控 制载气流量,自动点火,断气保护。 14、色谱工作站特点及功能:,国内领先实现全面反控便携式气相色谱仪,仪器自带数字输入输出接口, 可通过软件实现数据采集并且设定仪器参数,显示当前仪器状态及各项参数值。 技术参数与技术指标 1.柱室温度:室温+5℃~420℃,控温精度±0.1 2.检测室温度:室温+15℃~420℃,控温精度±0.1 3.转化炉温度:室温+15℃~420℃,控温精度±0.1℃ 4.TCD灵敏度,最小检测浓度对H2<1ppm, O2<10ppm, N2<20ppm 5.FID 甲烷、乙烯、乙炔等烃类的检测浓度<0.05ppm; 对CO、CO2的检测浓度<2ppm。 6.TCD灵敏度,S>8000mv.ml/mg(苯) |
